徐州微衡能源设备有限公司

纯气动无压风门QMF2.0X2.4,安全,可靠。
  • 品牌:微衡
  • 发布日期: 2019-02-15
  • 更新日期: 2023-09-08
产品详请
品牌 微衡
用途 防火
型号 QMF1.4X1.8,QMF1.6X1.8,QMF1.8X2.0

产品简介

无压风门分为手动无压风门和自动无压风门,自动无压风门又分为气动无压风门、电动无压风门、撞杆式无压风门。一般开启方式有手动按钮式、红外对射、光控、遥控和撞杆等开启方式。一般在井下用的 自动风门主要有气动无压风门和电动无压风门。

纯气动无压风门,一般用在高瓦斯矿井。这种气动风门是纯气动控制无压风门,手动按钮开启。没有红外和光感。全套风门不含一点电气设备。要求井下有稳定的气源。

1、纯气动按钮式无压风门的特点:
  (1)、纯气动按钮式无压风门采用压缩空气为动力,无任何电接入,手动操作控制阀,实现风门的整体自动控制,可有效地减轻劳动强度,增强安全系数,提高工作效率;
  (2)、纯气动按钮式无压风门如遇停气,可打开紧急排气阀,实现人工打开或关闭风门.

2、纯气动按钮式无压风门的特点
  (1)、无压风门采用软、硬两种形式,根据矿区实际情况可选用.
  (2)、全自动控制状态下,车辆及人员通过时,风门自动打开,无需人力开启,方便实用.
  (3)、纯气动按钮式无压风门两道风门之间实现了闭锁,完全避免了两道门同时都打开的情况,安全可靠.

  (4)、两道风门互相闭锁,同一时间内只能开启一道,并且关门优先,能有效阻止通风系统短路 运行(一道风门打开时,另一道门在气路不切断的前提下手动无法开启).

3、气动风门在井下应用

气动风门在矿井下的应用首要条件就是有稳定的起源,通常情况下是直接接入井下的气管,在风门外侧安装风压气缸,气缸拉杆头部钢丝绳连接风门。当行人或罐车通过时,气缸内部因气压将气缸顶出,拉缸头部钢丝绳拉动风门使风门打开。行人和罐车正常通过后,这时气缸内部释放气压,拉杆收缩至初始位置,拉杆头部钢丝绳解除对风门的拉力,风门自动关闭。

4、基本配置

序号

部件名称

数量

备注

01

风门本体

2道


02

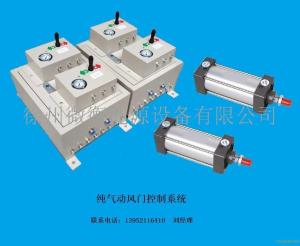

气动控制箱

2个


03

现场手动按钮控制箱

4个


04

气缸

2根


05

气液分离器

1(或2)件

可选配

06

气管及安装附件

1套


可根据实际巷道尺寸,设计生产。
